Kaufmann Holz AG - Abbundhalle, Reuthe

Projektinfos

94_45A

  • Tragwerksplanung
    DI Ingo Gehrer, Höchst
    Merz + Kaufmann, Dornbirn


  • Bauherr
    Kaufmann Holz AG, Reuthe

    Standort
    Reuthe

    Fertigstellung
    1991

    Projektdaten
    NGF 1.900,00 m², BRI 17.000,00 m³

    Projektphasen
    Halle Au
    Abbundhalle

    Rechte
    Text Hermann Kaufmann + Partner ZT GmbH, Englisch: Bronwen Rolls
    Foto Ignacio Martinez

    Kaufmann Holz AG – Abbundhalle, Reuthe

    Die neue Holzbautechnologie ermöglichte den Bau einer großen und offenen Montagehalle.

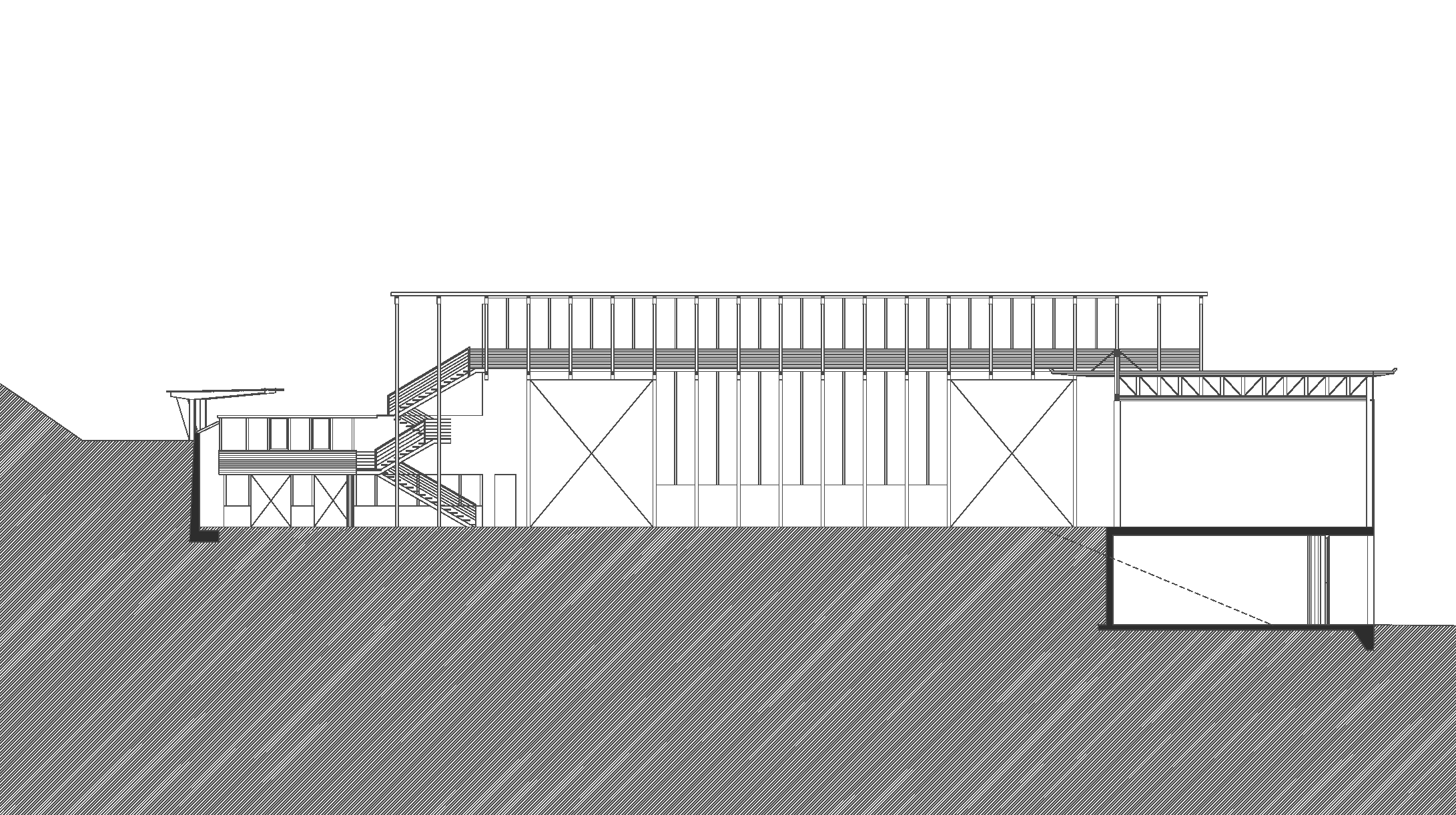

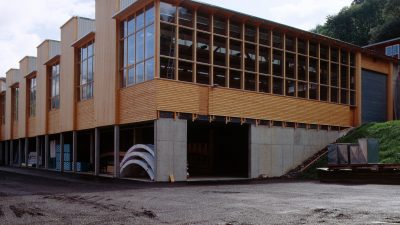

    Der stützenfreie Raum der Abbundhalle mißt 30 mal 60 Meter und wird in seiner Länge von zwei Kranen mit je 6,3 Tonnen Nutzlast befahren. Ihre Schienen ruhen auf der hangseitigen Betonwand und an der offenen Fassade auf Stützen aus Parallam, ein aus Kanada importiertes Furnierstreifenholz für hohe Festigkeiten.

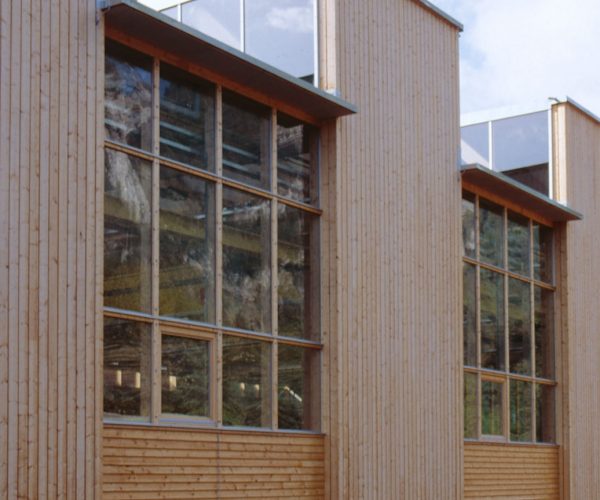

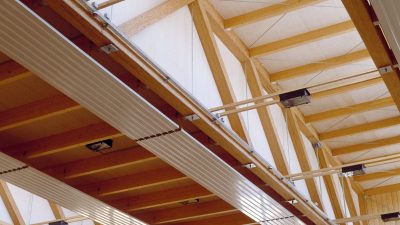

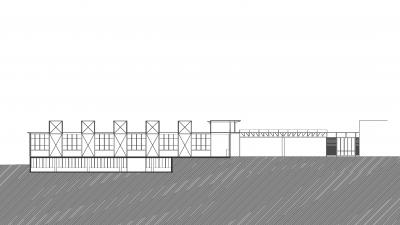

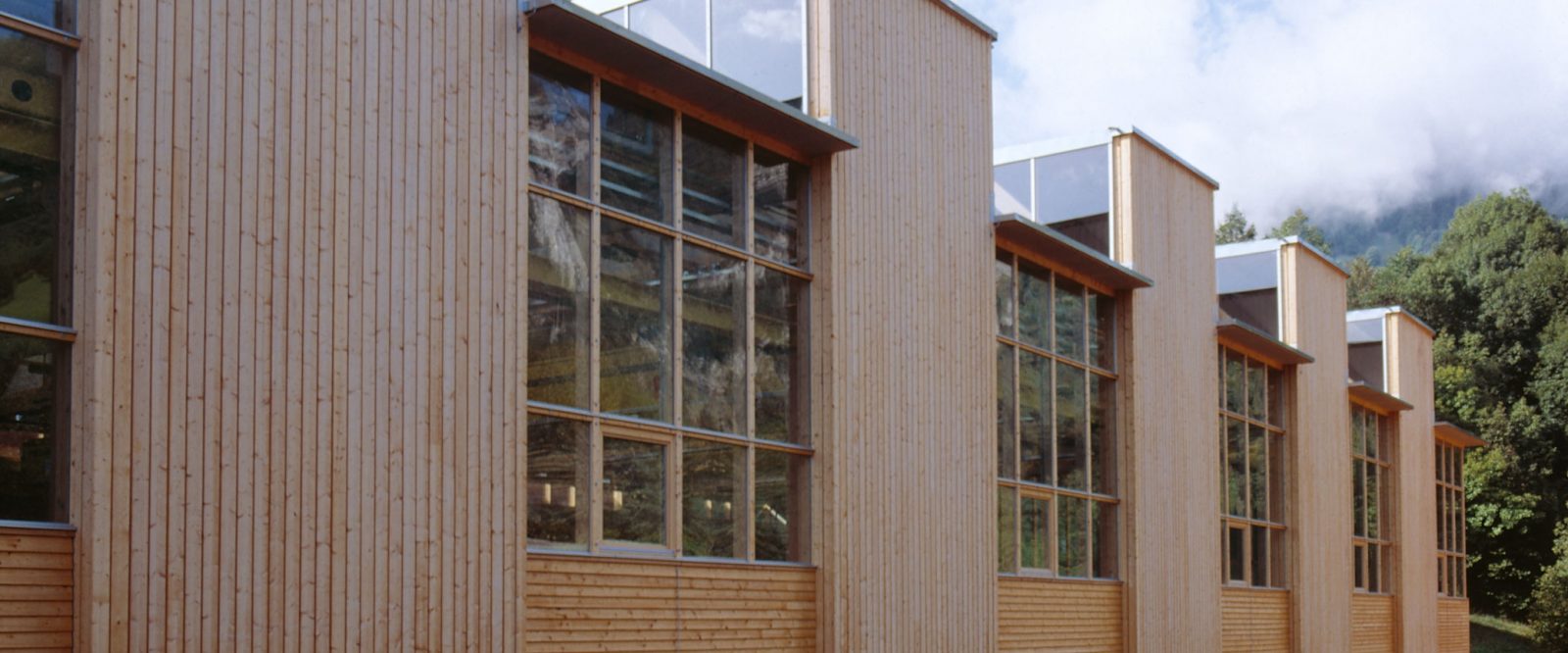

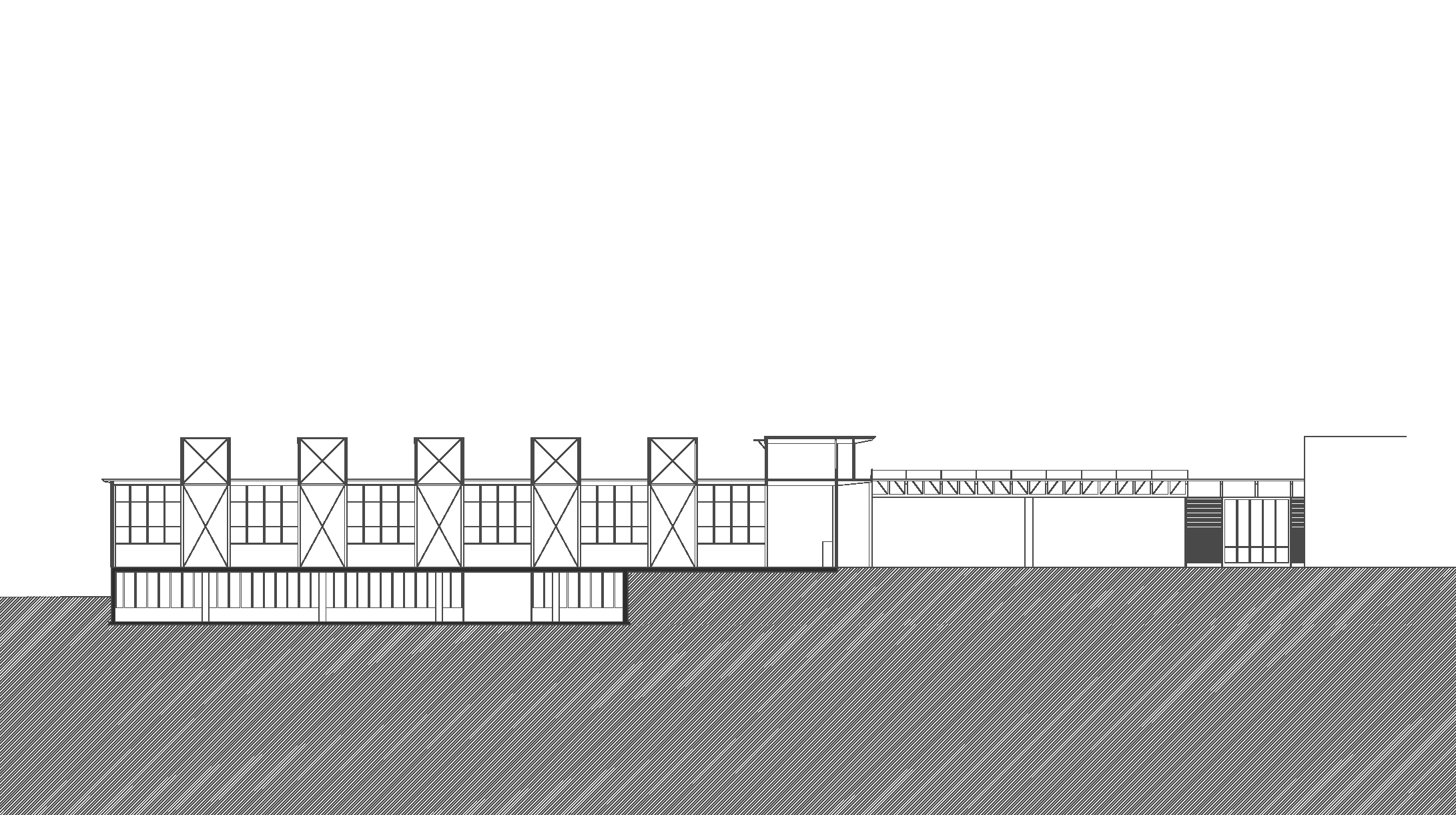

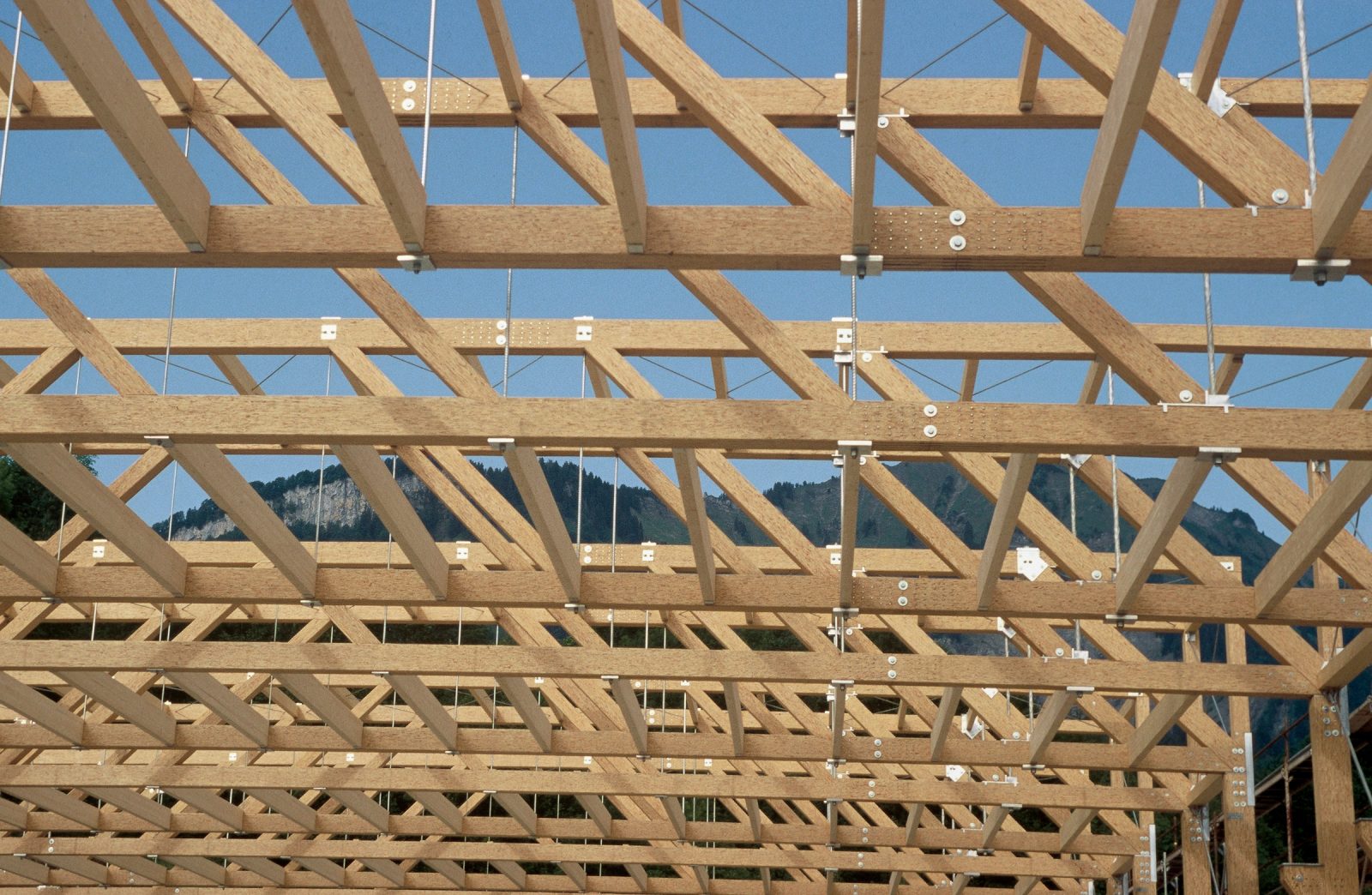

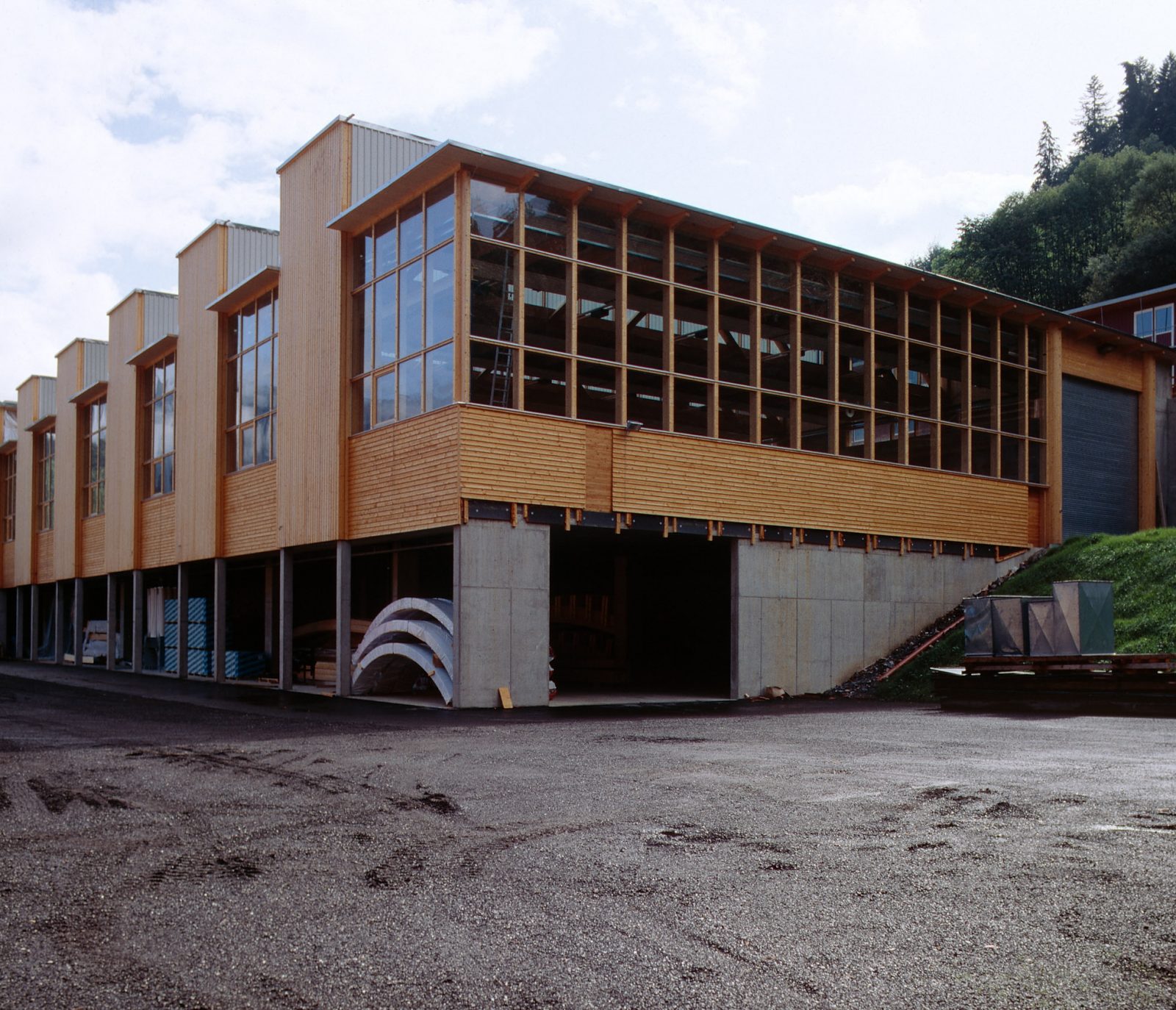

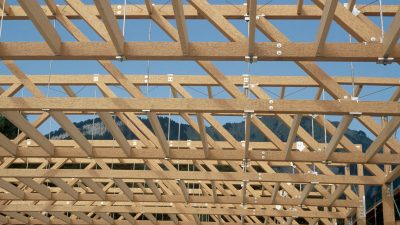

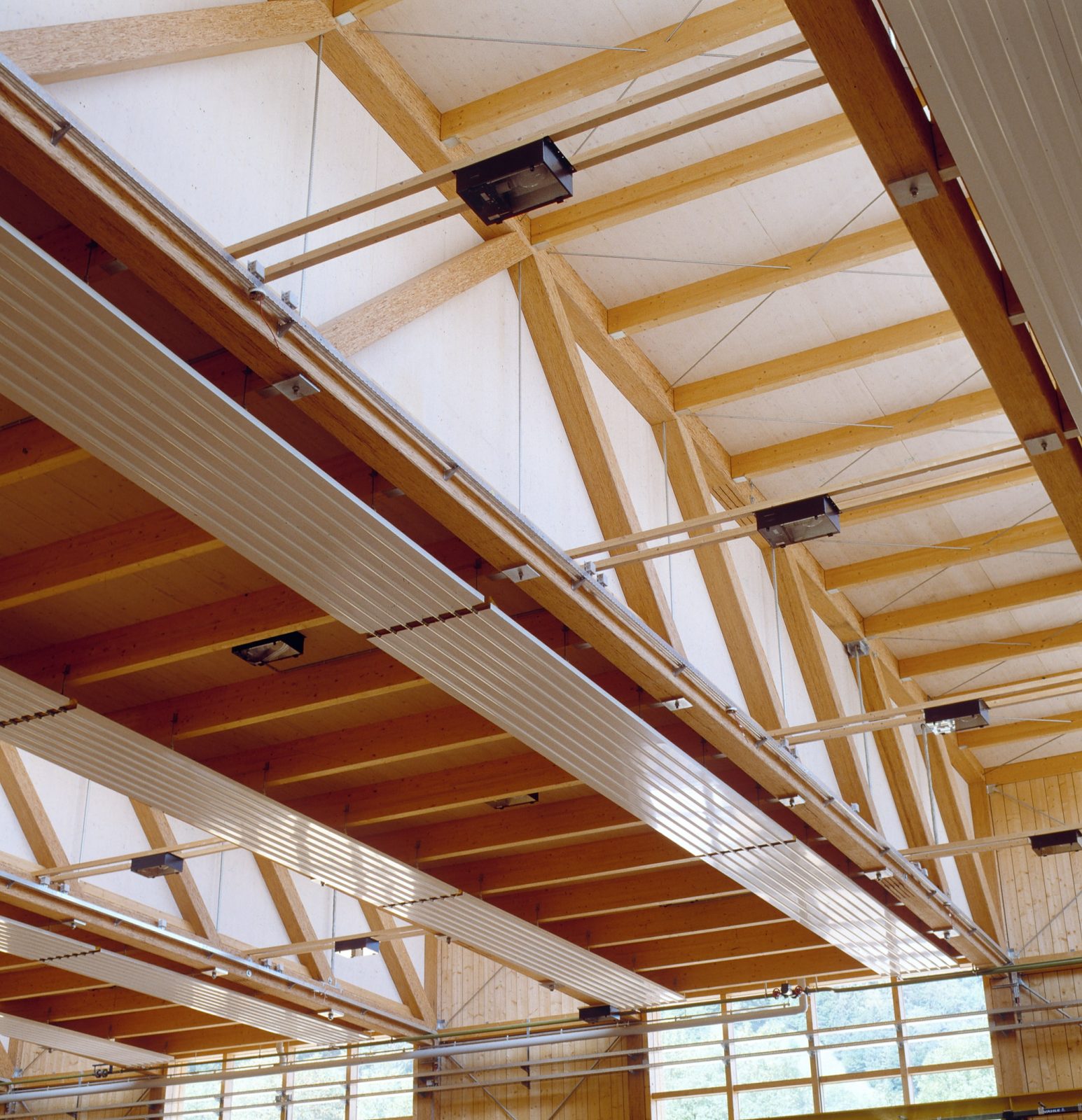

    Das Dach wird von fünf einseitig verglasten Sheds überspannt. Sie bestehen aus zwei Parallam-Fachwerkträgern, die im Abstand von vier Metern als steife Kästen über die sieben Meter hohe Halle ragen. An der Hoffassade ruhen sie auf innenseitig mit Andreaskreuzen ausgesteiften (Parallam-) Stützenverbänden, die um ihre eigene Stärke aus der Flucht treten. Noch betont durch die  senkrechte Verschalung ergibt sich somit den sechs Meter breiten Fensterfeldern ein tektonischer Rhythmus. Entsprechend ist dort der Wandbereich mit einer horizontalen Stülpschalung profiliert.

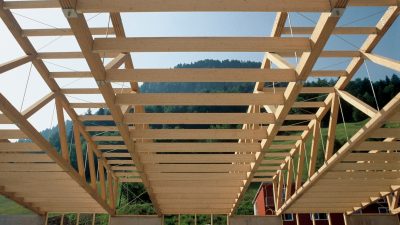

    Dank der Parallam-Fachwerktechnik ließen sich massive BSH-Binder (die über 2,5 Meter Höhe erreicht und den Lichteinfall behindert hätten) vermeiden. Die Pfetten über vier bzw. sechs Meter Spannweite schließen auf der Höhe der Fachwerkober- und Untergurte an.


    Projektdetails


    Publik

      Auszeichnungen
    • Preis für Neues Bauen in den Alpen
      1995
    • Holzbaupreis Vorarlberg
      1998
      Publikationen
    • Holzlager und Abbundhalle
      ZN B-003, Sommer / Weißer / Holletschek, Architektur für die Arbeitswelt, S. 96-99
    • Abbundhalle in Reuthe
      ZN Z-030, Bachmann Wolfgang, Baumeister, 10/1995, S. 36-39
    • Abbundhalle in Reuthe
      ZN B-001, Sayah Amber, Neue Architektur in Vorarlberg, S. 64-67
    • Halle de charpente, Halle de tri et de séchage, Kaufmann Holz AG
      ZN Z-100, d´Architectures Nr. 128, S.31
    • Industrie- und Gewerbebau in Holz
      ZN Z-132, Kaufmann Hermann, Informationsdienst Holz, 2007
    • Abbundhalle und Lagerhalle, Reuthe
      ZN Z-280, IndustrieBau 06/2014, S. 68
